Unsere Produktbeispiele

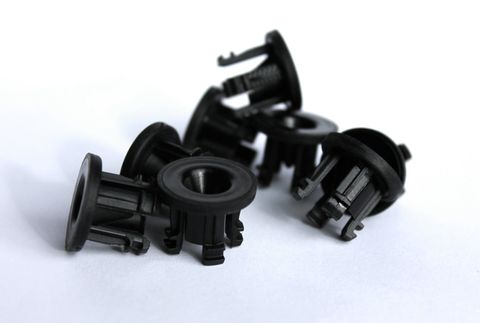

2K-Verschlußclip für Automatikausgießer

Entwicklung und Fertigung eines Verschlußclips mit ange-spritzter TPV - Dichtung im 2K - Einlegeverfahren. Neben einer hohen Festigkeit des Grundkörpers ist die 100 - prozentige Abdichtung auf dem letzten mm am äußeren Rand wichtig.

Der Durchmesser des Clips beträgt nur 20 mm bei einer Dichtungsdicke von z.T. nur 0,5 mm. Durch die Herstellung im Einlegeverfahren können auch kleinere Losgrößen wirtschaftlich produziert werden.

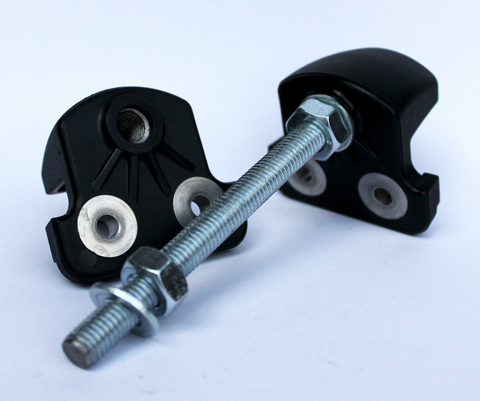

Halter für Bustüren - Tragarm

Im Rahmen einer Metallsubstitution wurde gemeinsam mit einem Kunden ein Halter umgesetzt, der vorher aus Metallguss hergestellt wurde und der das Verbindungs-element zwischen dem Chassis eines Busses und der Tür bildet.

Die gesamten Kräfte beim Öffnen der Tür werden von diesem Lager aufgefangen. Der Halter besteht aus PA6 mit 50% Glasfaser und ist zur Befestigung mit Gewindebuchse und Doppelbund-buchse versehen.

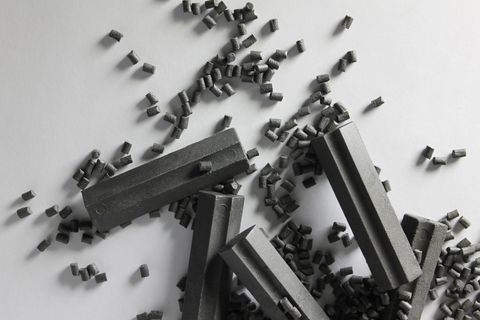

Gewichte für Griffstücke

Für die o.g. Einweg - Griffstücke werden zum Ausbalancieren aus- wechselbare und wiederverwendbare Gewichte benötigt.

Diese werden aus einem besonderen Schwerkunststoff im Spritzguss-Verfahren hergestellt, der mit 10,0 kg/dm³ ein deutlich höheres spezifisches Gewicht als z.B. Messing (x,x kg/dm³) oder Stahl (7,85 kg/dm³) aufweist.

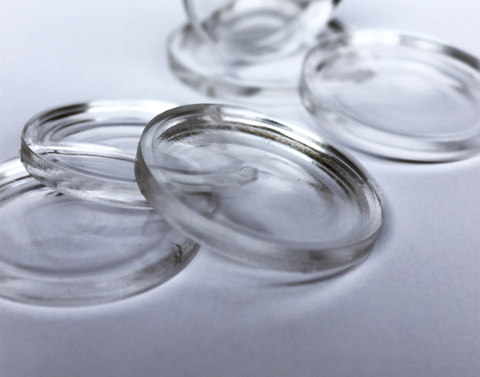

Konvex- und Konkavlinsen

Für die o.g. Einweg - Griffstücke werden zum Ausbalancieren aus- wechselbare und wiederverwendbare Gewichte benötigt.

Diese werden aus einem besonderen Schwerkunststoff im Spritzguss-Verfahren hergestellt, der mit 10,0 kg/dm³ ein deutlich höheres spezifisches Gewicht als z.B. Messing (x,x kg/dm³) oder Stahl (7,85 kg/dm³) aufweist.

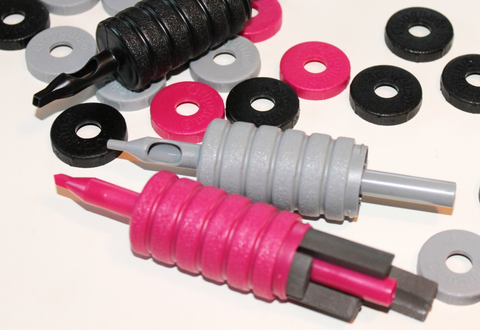

Griffstück für Tätowiermaschinen

Entwicklung, Konstruktion und Realisierung eines Werkzeug-paketes für Einweg - Griffstücke in Sterilverpackung. Bei einer Vielzahl von verschiedenen Spitzen - Varianten für unter-schiedliche Nadelgrößen hat besonders die Ausführung für Nadeln mit 0,8 mm Durchmesser hohe Ansprüche an die Präzision im Werkzeugbau und die Reproduzierbarkeit in der Serienfertigung gestellt.
